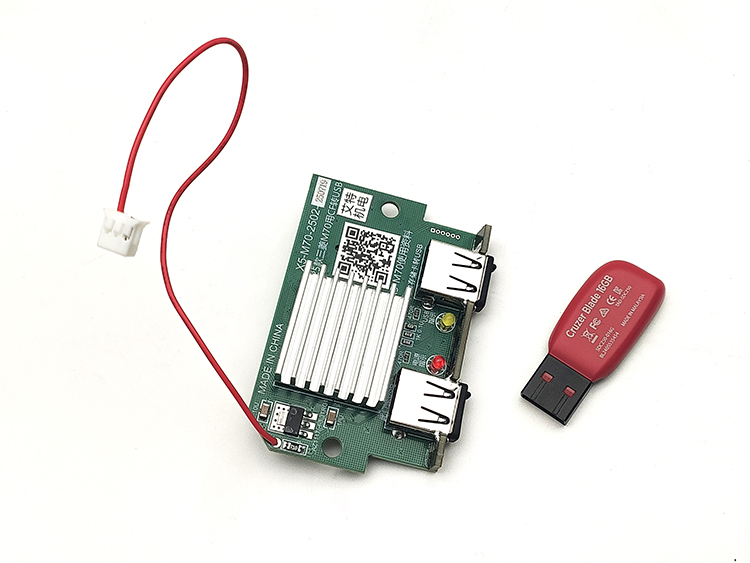

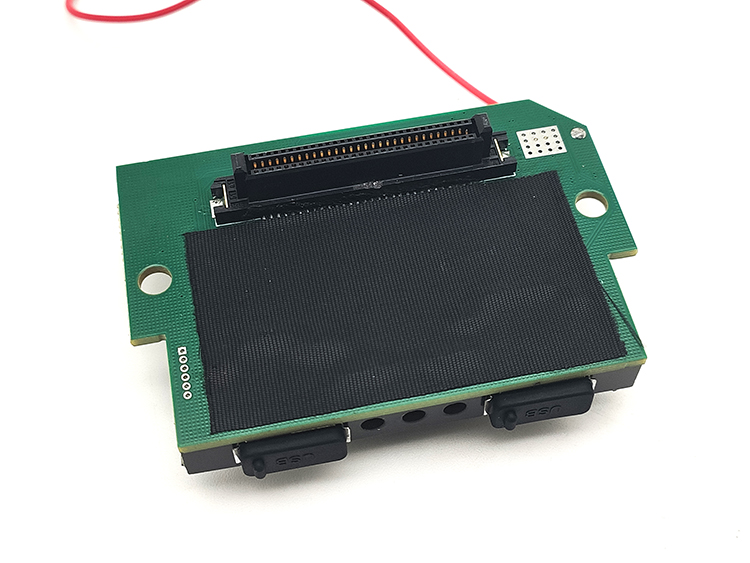

第五代研发版卡槽、直接替代原HN793或HN791卡槽、无论是高配还是低配的M70主机，只要装了这个都可以实现直接U盘加工功能。

直接替代原来的卡槽、做到真正的无损安装！最下面有安装视频，或去抖音，搜我的号：数师大师，第一个视频也可以看到安装及使用教程。

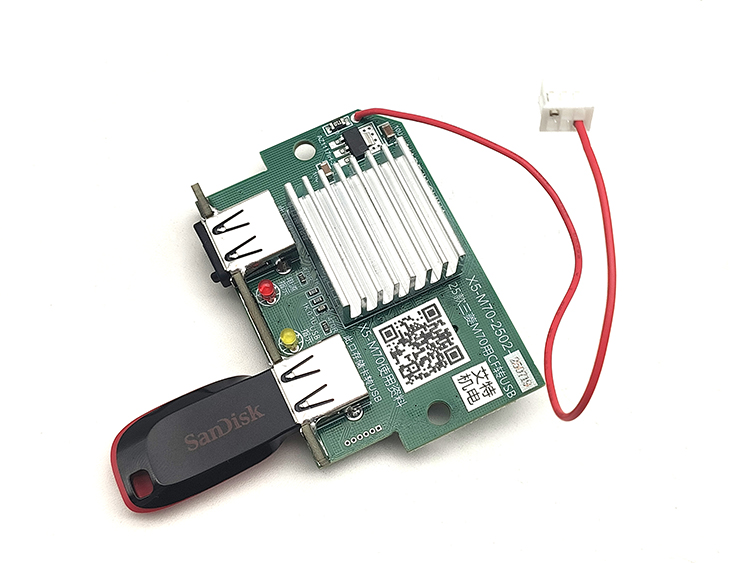

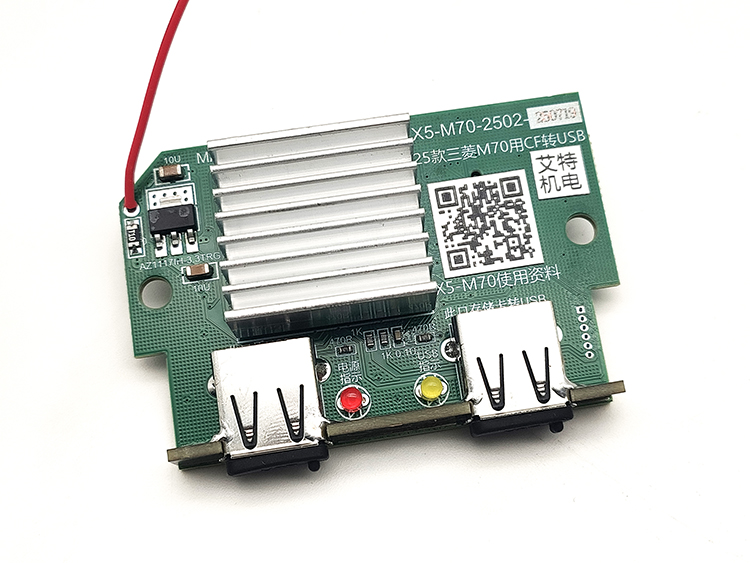

这两个口的区别：
上面那个口，是保留原机原有的USB口，高配的主机会有这个口，但只能传程序，不能直接加工。
下面那个口，就是原来CF的卡槽功能，只不过我们把它改成了可以插U盘了，在使用上跟用CF卡一样，都是选择存储卡，支持直接运行程序加工。加工时请使用下面那个接口。

这条线是给USB供电的，原来的主板上就预留了一个5V的电源接口，可以对插到主板的接口就行了，图示如下：

第五代产品已全面上线，使用更稳定、散热更好，价格不变，质保还是一年，送U盘一个和延长线一条，如果需要无线传输功能，也可以实现，需要请联系我！

关于程序在线编辑：

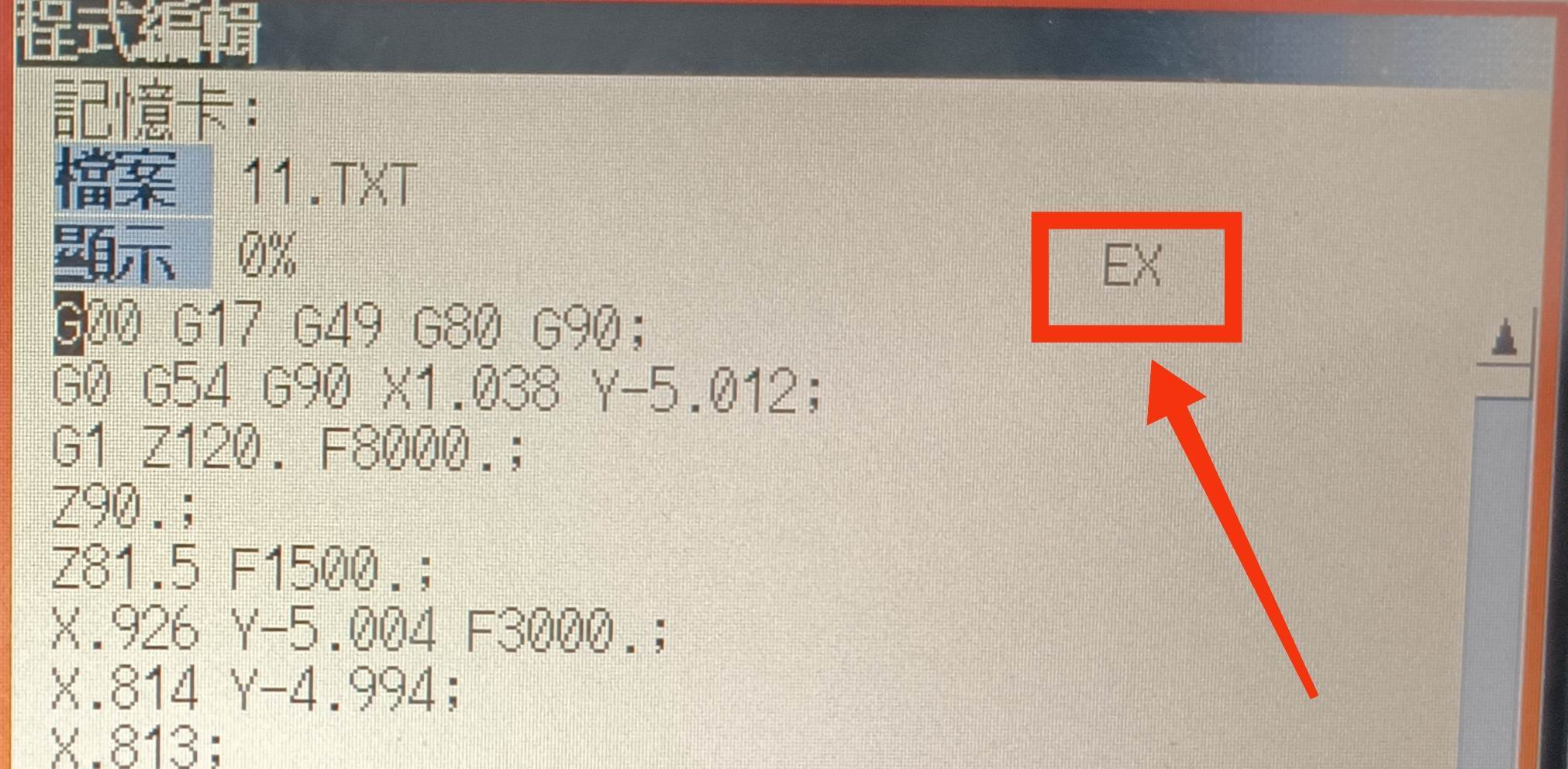

M70系统的存储卡（CF卡）支持大容量程序编辑，程序超过0.5MB（大约512KB或525000字节）即判定为大容量程序。编辑大容量程序时，将出现以下画面状态中的“EX”标志：

因系统功能限制，编辑大容量程序时，字符串搜索、字符串替代、行复制、行粘贴、行清除和撤销功能无法使用，详见下图：

以下视频为卡槽安装教程视频：

注意事项：

1、M70系统的存储卡（CF卡）支持大容量程序编辑，程序超过0.5MB（大约512KB或525000字节）即判定为大容量程序。编辑大容量程序时，将出现以下画面状态中的“EX”标志：

因系统功能限制，编辑大容量程序时，字符串搜索、字符串替代、行复制、行粘贴、行清除和撤销功能无法使用。

2、U盘只支持小于等于32G,格式可以为FAT,FAT32.不能NTFS,若不能识别U盘，请检查下U盘格式及容量大小,黄色指示灯亮表示识别到了U盘，但不能说明U盘格式是正确的

3、若使用CF卡加读卡器，请使用如下图单卡槽读卡器，不要使用多卡槽读卡器，可能会识别异常，十多秒才能识别出U盘，使用单卡槽读卡器不会。

4、升级版卡槽工作原理是CF卡升级USB，因此系统上的所有操作是按 “储存卡”，也就是虽然插的U盘，但操作方法还是按照原来CF卡的操作。

5、升级版卡槽有两个USB接口，下面一个接口是CF卡升级USB，因此建议使用下面USB接口（能够实现U盘直接内存执行，编辑修改）。上面USB接口对于本来带USB的M70，还是原来功能（只能传进传出），对于不带USB接口的M70,上面USB接口不生效。

6、更换卡槽时千万注意，不要拔下存储板或者电池插头（按照视频方法操作就没错），不然可能造成参数丢失 更换之前最好备份一下参数。

7、若安装好后无法使用，请按如下方法排查:

①前提保证原来的旧卡槽是可用的，如果原来的卡槽都读不了，有可能是系统主板坏了。

②安装好了，看看红色电源指示灯是否有亮？若无，供电插头没插好，就是红色那条线没有插。

③不插U盘的情况，“呼叫”---“记忆卡”，看目录能不能显示“NO-USBV3.**”字样，能显示，说明卡槽和系统连接没问题，是U盘或者延长线的问题。若显示“储存卡未安装”，“呼叫”---“记忆”---“记忆卡”来回切换下，在识别U盘的过程中显示“存储卡未安装”是正常的，若来回切换多次还是“存储卡未安装”，说明卡槽和系统通信未成功，可能卡槽和系统插口未接触好，重新拔下安装一次，若还不行，可能系统接口有问题或者卡槽有问题，可以安装到别的M70系统试一下。升级版卡槽出厂一般有测试，不会有问题。

8、若使用无线U盘，新放入无线U盘中的文件目录没列出来，可以在“EDIT”页面，按“开启”—“记忆”—“记忆卡”，在内存页面和cf卡页面来回切换几次，这样就列出了最新目录。
